LAN Schémas général

Description :

Salles de classe

L'école des 4 vents est composée de 38 salles dans le pavillon A, de 6 salles dans le pavillon B, soit un total de 44 salles de cours. Notre installation permettra d'équiper chaque salle de 24 ordinateurs "cursus", 1 ordinateur "professeur", 1 imprimante réseau et 1 téléphone IP. L'imprimante, l'ordinateur "professeur" et le téléphone IP sont connectés au switch "Admin" de la salle. Les ordinateurs "cursus" sont reliés au switch "cursus" de la salle.

Bureaux

Nous avons équipé 8 bureaux. Chaque bureau est composé d'un ordinateur et d'un téléphone IP. Nous avons également installé une imprimante IP pour l'ensemble de ces bureaux. Tous ces équipements administratifs sont relié au switch "admin" se trouvant dans la salle serveur (dans le local secondaire IDF).

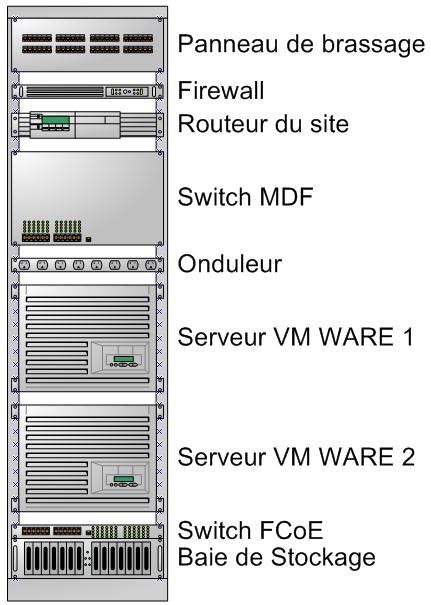

Local technique principale MDF

C'est le point central du LAN. Ce local situé dans la salle POP concentre toutes les salles de cours du pavillon A, le local technique secondaire IDF, et est relié au WAN du rectorat.

Local technique secondaire IDF

Il concentre l'ensemble des salles de cours du pavillon B et l'ensemble des bureaux. Il est relié au MDF par fibre optique.

Virtualisation simplifiée du LAN (requis : Cisco Packet Tracer) :

Pour télécharger la virtualisation cliquez ici

Schémas général:

Pour afficher le schéma logique du LAN des Quatres Vents cliquez ici
